使用NMT和pmap解决JVM资源泄漏问题

毕昇JDK社区
jvm
内存泄漏
java
3周前

编者按:笔者使用JDK自带的内存跟踪工具NMT和Linux自带的pmap解决了一个非常典型的资源泄漏问题。这个资源泄漏是由于Java程序员不正确的使用Java API导致的,使用Files.list打开的文件描述符必须关闭。本案例一方面介绍了怎么使用NMT解决JVM资源泄漏问题,如果读者遇到类似问题,可以尝试用NMT来解决;另一方面也提醒Java开发人员使用Java API时需要必须弄清楚API使用规范,希望大家通过这个案例有所收获。

背景知识:

NMT

NMT是Native Memory Tracking的缩写,一个JDK自带的小工具,用来跟踪JVM本地内存分配情况(本地内存指的是non-heap,例如JVM在运行时需要分配一些辅助数据结构用于自身的运行)。
NMT功能默认关闭,可以在Java程序启动参数中加入以下参数来开启:
-XX:NativeMemoryTracking=[summary | detail]
其中,“summary”和“deatil”的差别主要在输出信息的详细程度。
开启NMT功能后,就可以使用JDK提供的jcmd命令来读取NMT采集的数据了,具体命令如下:
jcmd <pid> VM.native_memory [summary | detail | baseline | summary.diff | detail.diff | shutdown]
NMT参数的含义可以通过“jcmd <pid> help VM.native_memory”命令查询。通过NMT工具,我们可以快速区分内存泄露是否源自JVM分配。

pmap

对于非JVM分配的内存,经常需要用到pmap这个工具了,这是一个linux系统自带工具,能够从系统层面输出目标进程内存使用的详细情况,用法非常简单:
pmap [参数] <pid>
常用的选项是“-x”或“-X”,都是用来控制输出信息的详细程度。

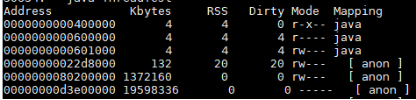

上图是pmap部分输出信息,每列含义为

Address 每段内存空间起始地址
Kbytes 每段内存空间大小(单位KB)
RSS 每段内存空间实际使用内存大小(单位KB)
Dirty 每段内存空间脏页大小(单位KB)
Mode 每段内存空间权限属性
Mapping 可以映射到文件,也可以是“anon”表示匿名内存段,还有一些特殊名字如“stack”

现象:

某业务集群中,多个节点出现业务进程内存消耗缓慢增长现象,以其中一个节点为例:

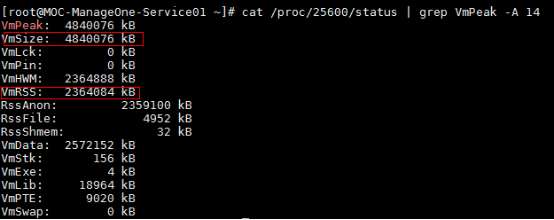

如图所示,这个业务进程当前占用了4.7G的虚拟内存空间,以及2.2G的物理内存。已知正常状态下该业务进程的物理内存占用量不超过1G。

分析:

使用命令“jcmd <pid> VM.native_memory detail”可以看到所有受JVM监控的内存分布情况:

上图只是截取了nmt(Native Memory Tracking)命令展示的概览信息,这个业务进程占用的2.2G物理内存中,受JVM监控的大概只占了0.7G(上图中的committed),意味着有1.5G物理内存不受JVM管控。JVM可以监控到Java堆、元空间、CodeCache、直接内存等区域,但无法监控到那些由JVM之外的Native Code申请的内存,例如典型的场景是,一个第三方so库中调用malloc了一片内存的行为就无法被JVM感知到。

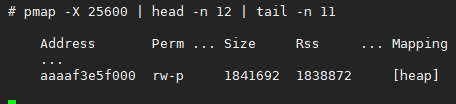

nmt除了会展示概览之外,还会详细罗列每一片受JVM监控的内存,包括其地址,将这些JVM监控到的内存布局跟用pmap得到的完整的进程内存布局做一个对比筛查,这里忽略nmt和pmap(下图pmap命令中25600是进程号)详细内存地址的信息,直接给出最可疑的那块内存:

由图可知,这片1.7G左右的内存区域属于系统层面的堆区。
备注:这片系统堆区之所以稍大于上面计算得到的差值,原因大概是nmt中显示的committed内存并不对应真正占用的物理内存(linux使用Lazy策略管理进程内存),实际通常会稍小。

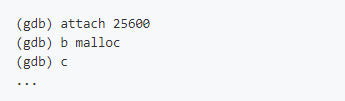

系统堆区主要就是由libc库接口malloc申请的内存组合而成,所以接下来就是去跟踪业务进程中的每次malloc调用,上GDB:

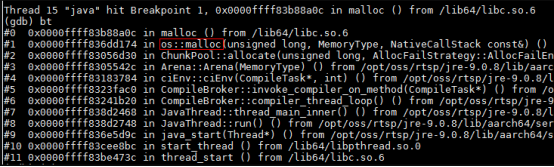

实际上会有大量的干扰项,这些干扰项一方面来自JVM内部,比如:

这部分干扰项很容易被排除,凡是调用栈中存在“os::malloc”这个栈帧的干扰项就可以直接忽视,因为这些malloc行为都会被nmt监控到,而上面已经排除了受JVM监控内存泄漏的可能。
另一部分干扰项则来自JDK,比如:

有如上图所示,不少JDK的本地方法中直接或间接调用了malloc,这部分malloc行为通常是不受JVM监控的,所以需要根据具体情况逐个排查,还是以上图为例,排查过程如下:

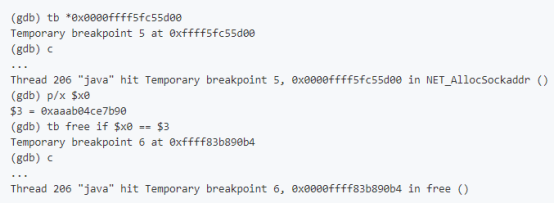

注意图中临时中断的值(0x0000ffff5fc55d00)来自于第一个中断b malloc中断发生后的结果。
这里稍微解释一下上面GDB在做的排查过程,就是检查malloc返回的内存地址后续是否有通过free释放(通过tb free if $x0 ==$X3这个命令,具体用法可以参考gdb调试),显然在这个例子中是有释放的。
通过这种排查方式,几经筛选,最终找到了一个可疑的malloc场景:
从调用栈信息可以知道,这是一个JDK中的本地方法sun.nio.fs.UnixNativeDispatcher.opendir0,作用是打开一个目录,但后续始终没有进行关闭操作。进一步分析可知,该可疑opendir操作会周期性执行,而且都是操作同一个目录“/xxx/nginx/etc/nginx/conf”,看来,是有个业务线程在定时访问nginx的配置目录,每次访问完却没有关闭打开的目录。

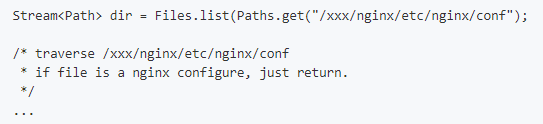

分析到这里,其实这个问题已经差不多水落石出。跟业务方确认,存在一个定时器线程在周期性读取nginx的配置文件,代码大概是这样子的:
翻了一下相关JDK源码,Files.list方法是有在末尾注册一个关闭钩子的:
也就是说,Files.list方法返回的目录资源是需要手动释放的,否则就会发生资源泄漏。
由于这个目录资源底层是会关联一个fd的,所以泄漏问题还可以通过另一个地方进行佐证:

该业务进程目前已经消耗了51116个fd!
假设这些fd都是opendir关联的,每个opendir消耗32K,则总共消耗1.6G,显然可以跟上面泄漏的内存值基本对上。

总结:

稍微了解了一下,发现几乎没人知道JDK方法Files.list是需要关闭的,这个案例算是给大家都提了个醒。
